Завод Технеруд/г. Вязьма

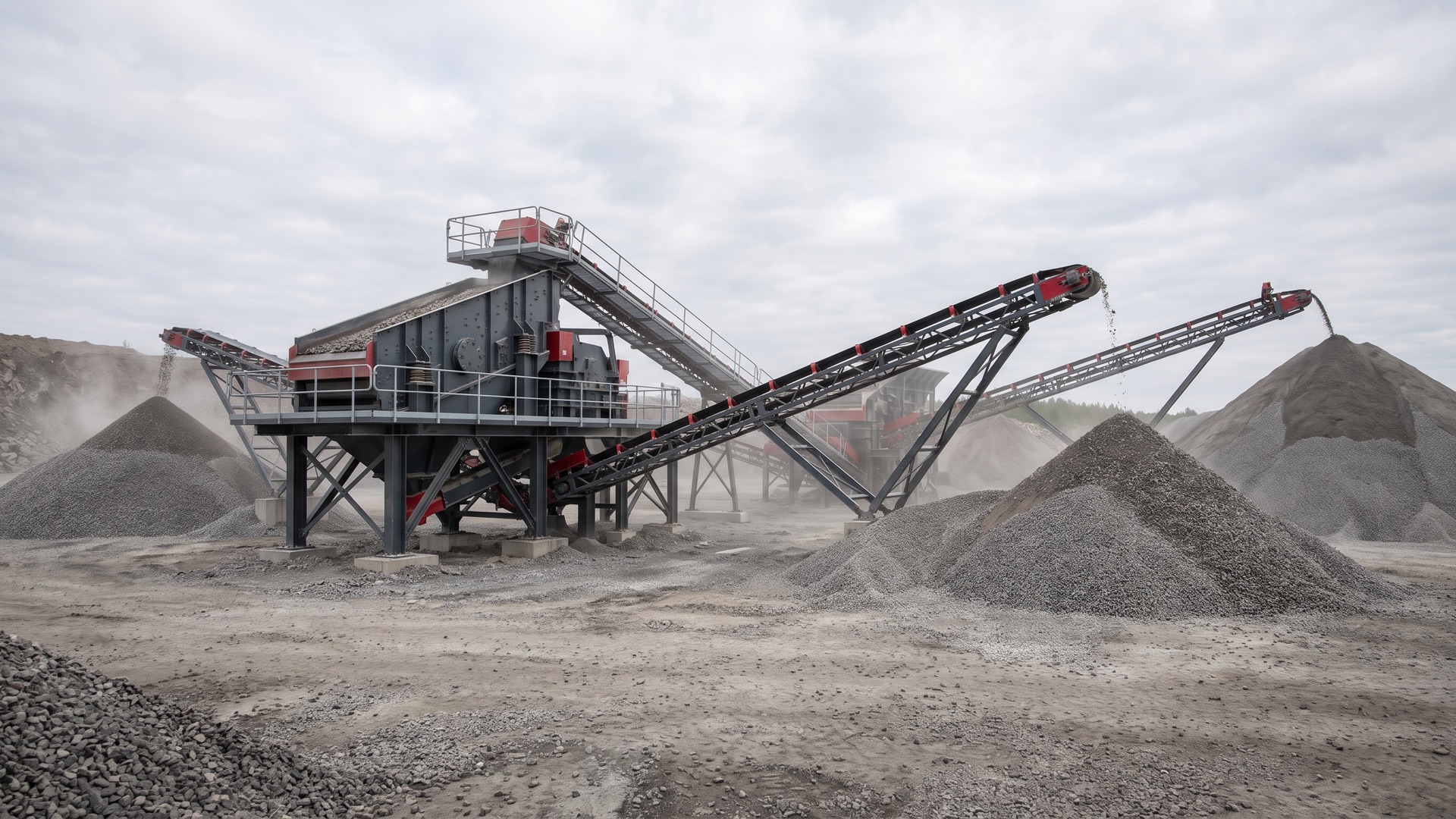

Дробильно-сортировочный комплекс для щебня

Собираем линию под ваш материал и нужные фракции. Питатель, дробилки, грохоты и конвейеры делаем сами на заводе в Вязьме.

Стадии линии

4 стадии

от приёма до фракции

5-20 · 20-40 · 40-70

фракции щебня

моделей грохотов

1 день

на расчёт линии

01 / Схема линииот приёма до готовой фракции

Как устроена линия для щебня

Пять узлов. Каждый узел мы производим сами, поэтому подбираем их друг под друга, а не под чужой каталог.

Питатель ПЛ-650Подаёт горную массу в дробилку ровным потоком. Без него первая стадия работает рывками.

Щековая дробилкаПервая стадия. Ряд от С80 до С200, девять моделей. Принимает крупный кусок.

Конусная или роторнаяВторая и третья стадии. Конусные GP и HP, роторные NP. Роторная даёт кубовидное зерно.

Грохот ГИС, ГИС-М, ГЛИДелит поток на товарные фракции. Ширина короба от 1500 до 3070 мм.

Конвейеры ЛКСвязывают узлы и везут готовый щебень на склад. Лента от 650 до 1400 мм.

02 / Стадии дроблениячто ставим на каждой

Стадии и наши модели

Стадия	Что делает	Наши модели	Раздел
Подача	Ровный поток в первую дробилку	ПЛ-650	Питатели
Первичная	Крупный кусок в щебень грубой фракции	С80, С96, С106, С116, С120, С130, С150, С160, С200	Щековые
Вторичная	Доводит до товарной крупности	GP100 до GP550, HP3 до HP900	Конусные
Кубовидность	Ударное дробление, зерно правильной формы	NP13 до NP2023, VSI B7150SE	Роторные
Грохочение	Разделение на 5-20, 20-40, 40-70	ГИС, ГИС-М, ГЛИ, 26 моделей	Грохоты
Транспорт	Перегрузка между узлами и на склад	ЛК-650, ЛК-800, ЛК-1000, ЛК-1200, ЛК-1400	Конвейеры

Количество стадий зависит от прочности породы и от того, какие фракции нужны на выходе.

03 / Грохочениегрохот для щебня

Грохот для щебня: три серии

Грохот определяет, сколько товарных фракций вы снимете с одной линии. Мы выпускаем три серии и подбираем площадь сита под вашу производительность.

ГИС

Универсальная серия, 17 моделейШирина короба от 1500 до 3070 мм. Работает от первичной сортировки до финальной.

ГИС-М

Для тяжёлых условий, 3 моделиГИС-М 2050, 2460 и 2870. Ширина короба от 2000 до 2800 мм.

ГЛИ

Точная сортировка, 6 моделейГЛИ 1950, 2060 и 2560 в двухситном и трёхситном исполнении.

ГИЛ

Если в проекте стоит ГИЛ или ГИТЭто советские обозначения: грохот инерционный лёгкого и тяжёлого типа. Подберём замену по площади сита и производительности.

Смотреть 26 моделей грохотов

04 / Монтажбез фундамента и анкерных опор

Ставим без фундамента

Модульная рамаКомплекс монтируется без фундамента и анкерных опор. Площадку готовить проще и дешевле.

Перенос на новое местоЛинию можно разобрать и собрать на другом участке карьера.

Пусконаладка и обучениеВыводим на проектную мощность и учим ваш персонал работать со шкафом управления.

Запчасти с заводаБроня, мантии, футеровка и била: 64 позиции в каталоге, изготовим по чертежу.

05 / Расчётчетыре цифры от вас

Что нужно, чтобы посчитать линию

Назовите четыре вещи, и мы вернёмся с конфигурацией, стоимостью и сроком. За один рабочий день.

Материал

Гранит, известняк, гравий, бетон. От породы зависит износ и набор дробилок.

Размер куска

Максимальный кусок на входе в миллиметрах. Он задаёт первую дробилку.

Нужные фракции

Например 5-20 и 20-40. Число фракций задаёт число сит на грохоте.

Производительность

Тонн в час. От неё зависит ширина ленты и площадь сита.

06 / Что ещёматериалы и компоновка

Другие материалы и другая компоновка

Бетон и строительные отходыИз лома получают вторичный щебень. Схема та же, но арматуру отделяют магнитным сепаратором после первой стадии, а роторная дробилка обивает раствор с заполнителя. Сепаратор покупной, остальное наше. Как устроена такая линия

Рудные материалыАбразивная руда съедает броню быстрее щебня, поэтому расходники считают отдельно. Оборудование для руды

Мобильный комплекс или стационарныйСамоходные установки на гусеницах мы не выпускаем. Наша схема модульная: без фундамента и анкерных опор, линию можно разобрать и собрать на другом участке. Чем схемы отличаются

Читайте такжеблог завода

Дробление бетона

Как из строительных отходов получают вторичный щебень.

Читать статью

Мобильный или стационарный

Чем отличаются схемы и когда какая выгоднее.

Читать статью

Питатели

Ленточный, вибрационный и пластинчатый: под какой материал.

Читать статью

Узлы линии по отдельностиразделы каталога

Дробилки

Щековые, конусные, роторные и ударные. 37 моделей.

В каталог

Грохоты

ГИС, ГИС-М и ГЛИ. Короб от 1500 до 3070 мм.

В каталог

Конвейеры

ЛК от 650 до 1400 мм, до 1000 тонн в час.

Страница конвейеров

Запчасти

Броня, мантии, футеровка и била. 64 позиции.

В каталог

Подбор оборудования/6 параметров Ответ технолога за рабочий день

Соберите линию
для своего щебня

Как это работаетЗадайте материал, размер куска и нужную производительность. Линия соберётся из моделей завода. Спецификацию и цену считает технолог.

Оборудование завода

Подбор собирает линию из этих моделей. Откройте любую карточку, чтобы увидеть характеристики.

Дробилки щековые

Дробилка щековая С80 Дробилка щековая С96 Дробилка щековая С106 Дробилка щековая С116 Дробилка щековая С120 Дробилка щековая С130 Дробилка щековая С150 Дробилка щековая С160 Дробилка щековая С200

Дробилки конусные

Дробилки роторные

Дробилка роторная NP1007 Дробилка роторная NP1110 Дробилка роторная NP1313 Дробилка роторная NP13 Дробилка роторная NP15 Дробилка роторная NP1415 Дробилка роторная NP1620 Дробилка роторная NP20 Дробилка роторная NP2023

Дробилки ударные

Дробилка ударная B7150SE

Грохоты инерционные

Конвейеры ленточные

Конвейер ленточный ЛК-650 Конвейер ленточный ЛК-800 Конвейер ленточный ЛК-1000 Конвейер ленточный ЛК-1200 Конвейер ленточный ЛК-1400

Питатели ленточные

Питатель ленточный ПЛ-650

Производительность индикативная. База расчёта: сухая ПГС. Влажность от 3 до 4 %. Насыпная плотность до 1,8 т/м3. Нижний класс в питании 60 %, угол сита 15 градусов. Для другого материала считаем отдельно. Конвейеров в расчёте четыре: это базовая компоновка. Точное число и длины определяем на проекте.

Что входит в поставку

Проект линии и компоновка
Шефмонтаж на площадке
Пусконаладка и вывод на режим
Обучение вашей смены
Гарантия 12 месяцев
Запчасти со склада в Вязьме

Посчитаем комплекс под ваш карьер

Материал, размер куска, фракции, тонны в час. Ответ за один рабочий день.
