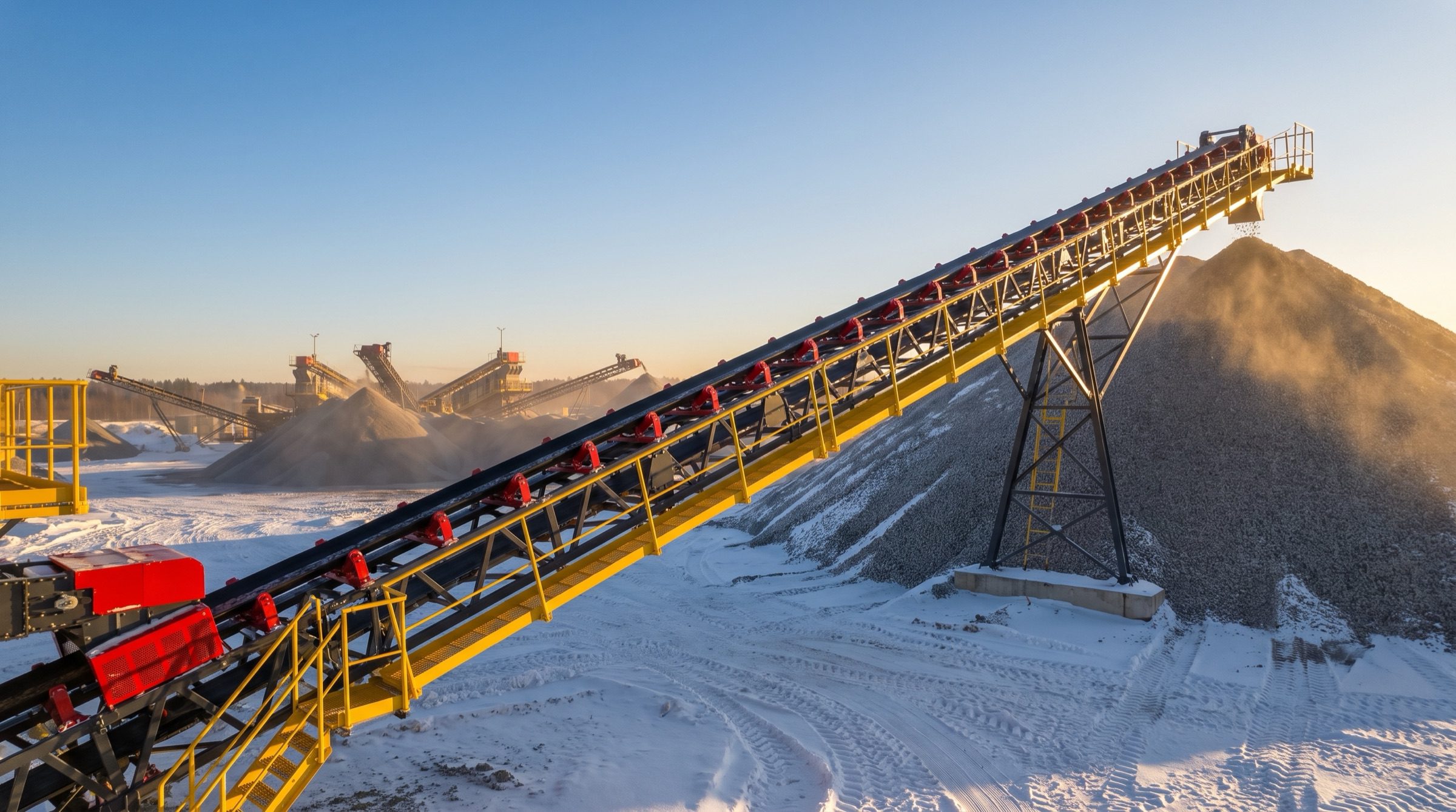

Ленточные конвейеры ЛК

Проектируем и производим конвейеры по ТУ 28.22.17.111-39987608-2024. Пять моделей с шириной ленты от 650 до 1400 мм. Длину подберём под ваш объект.

Модельный ряд

моделей в серии

1400 мм

наибольшая ширина ленты

1000 т/ч

производительность ЛК-1400

2,5 м/с

скорость ленты

01 / Модельный рядцена по запросу

Пять моделей под ваш поток

Характеристики из ТУ 28.22.17.111-39987608-2024. Длина конвейера: по проекту заказчика.

Модель	Ширина ленты	Скорость ленты	Мощность привода	Производительность
ЛК-650	650 мм	от 1 до 2,5 м/с	от 4 до 5,5 кВт	до 200 т/ч	Карточка модели
ЛК-800	800 мм	от 1 до 2,5 м/с	от 5,5 до 7,5 кВт	до 300 т/ч	Карточка модели
ЛК-1000	1000 мм	от 1 до 2,5 м/с	от 7,5 до 11 кВт	до 500 т/ч	Карточка модели
ЛК-1200	1200 мм	от 1 до 2,5 м/с	от 11 до 15 кВт	до 700 т/ч	Карточка модели
ЛК-1400	1400 мм	от 1 до 2,5 м/с	от 15 до 18,5 кВт	до 1000 т/ч	Карточка модели

Цена по запросу. Точную конфигурацию согласуем при расчёте.

02 / Конструкция

Из чего собран конвейер

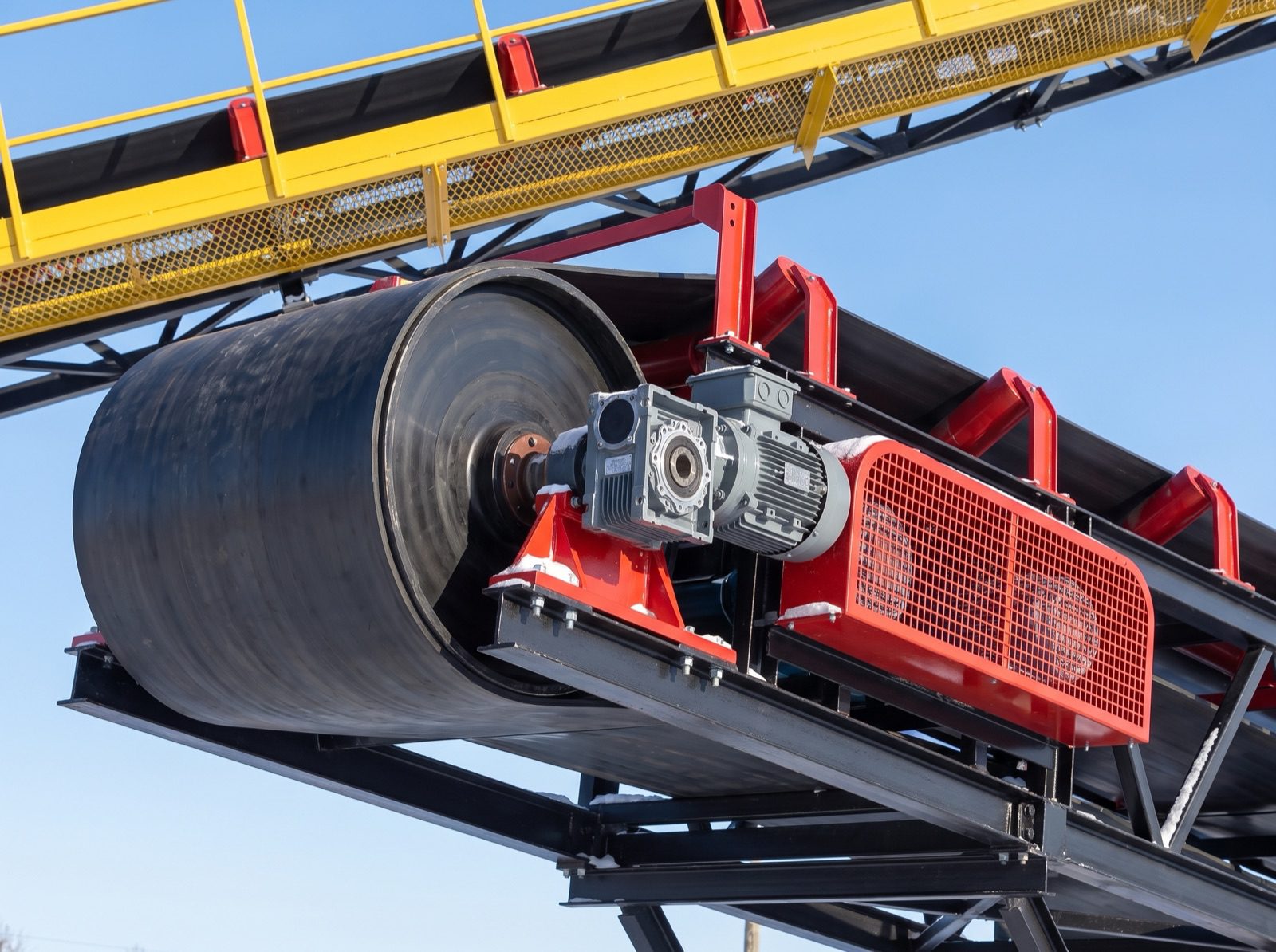

Приводная группа

Мотор-редуктор и приводной барабан. Подшипники ЕПК Саратов из реестра ГИСП.

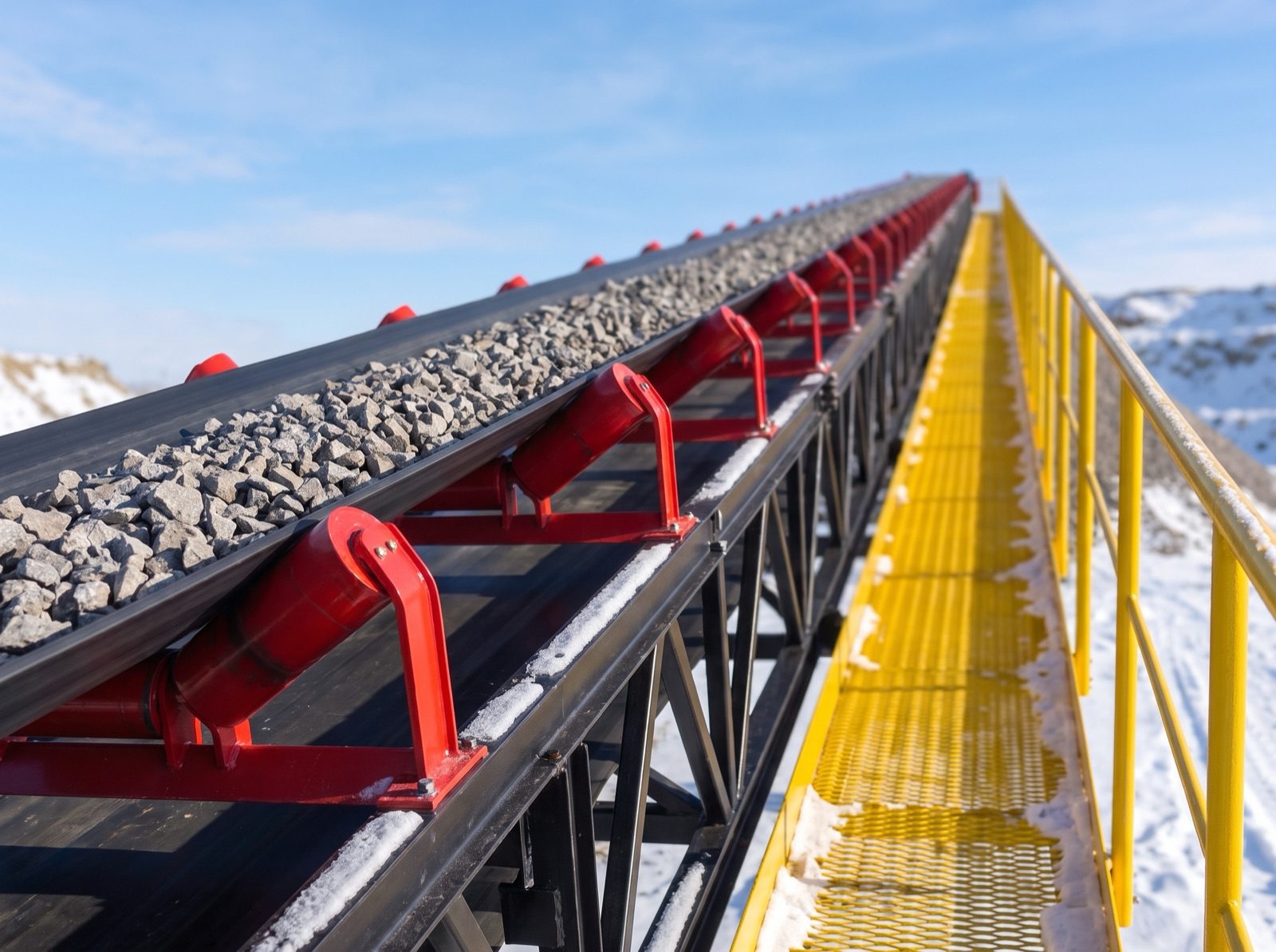

Роликоопоры и лента

Желобчатые роликоопоры. Лента по ГОСТ 20-2018, поставщик Курскрезинотехника.

Рама из пролётов

Сварные секции по КД завода. Швы по ГОСТ 5264, контроль по ГОСТ 3242.

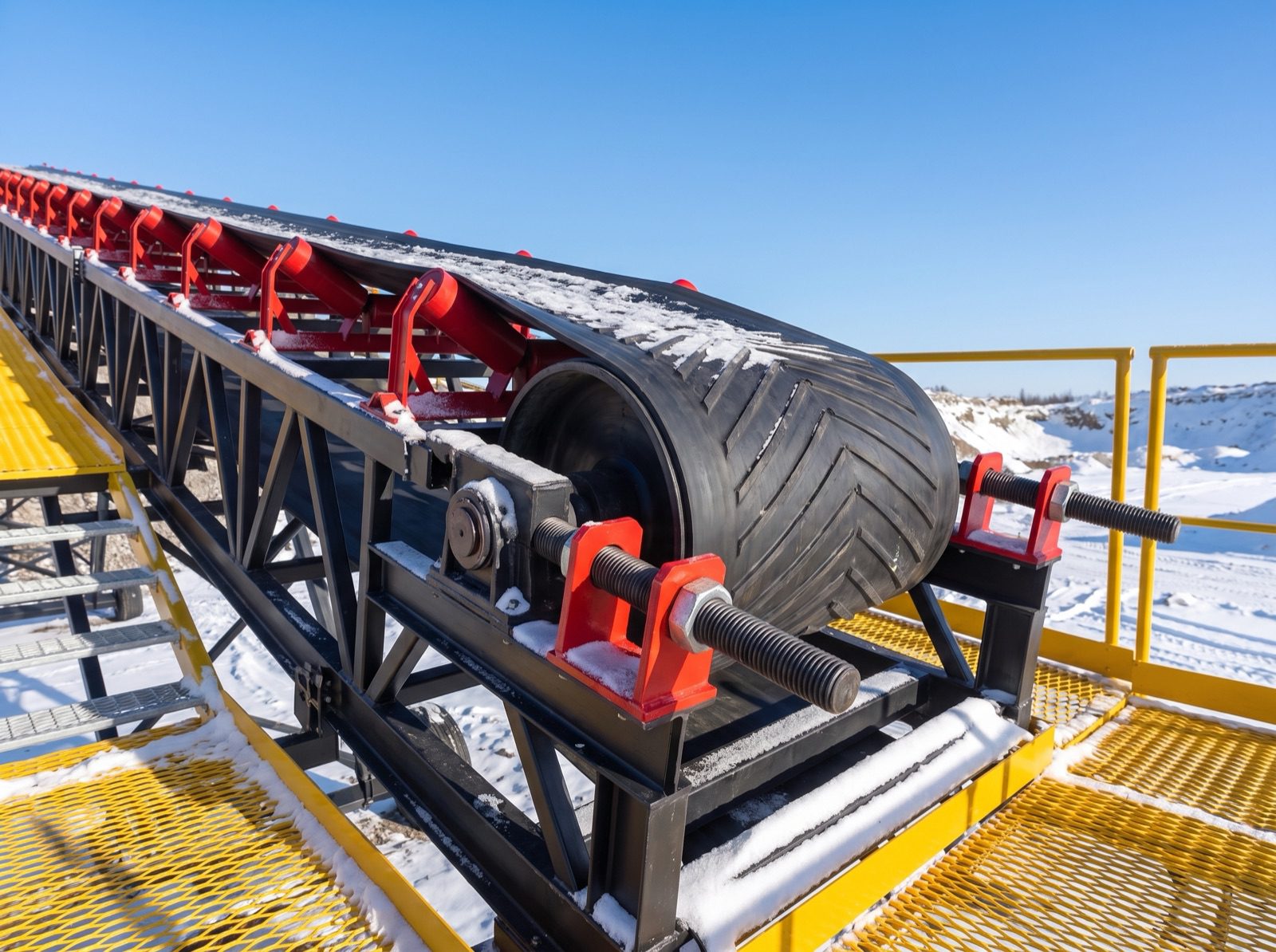

Натяжное устройство

Собственный узел по КД завода. Компенсирует вытяжку ленты в работе.

03 / Устройствокак это работает

Как устроен ленточный конвейер

Лента идёт по роликоопорам между двумя барабанами. Приводной барабан тянет её трением, натяжное устройство держит натяжение. Всё остальное обслуживает эти три узла.

Приводной барабанПолучает вращение от мотор-редуктора и тянет ленту силой трения. Мощность привода от 4 до 18,5 кВт, в зависимости от модели и длины трассы.

Лента конвейернаяРезинотканевая, 2Л-650 по ГОСТ 20-2018, поставщик Курскрезинотехника. Ширина от 650 до 1400 мм, скорость от 1 до 2,5 м/с.

РоликоопорыНа рабочей ветви желобчатые, они собирают материал к центру ленты. На холостой прямые. Ролики диаметром 76, 89, 102 и 108 мм.

Натяжное устройствоКомпенсирует вытяжку ленты в работе. Без натяжения лента буксует на приводном барабане и изнашивается по кромке.

РамаСварные пролёты по конструкторской документации завода. Длину технические условия не фиксируют: делаем по вашему проекту.

Ролики конвейерные в каталоге

04 / Производство

Производство в Вязьме

Собственная документацияКонвейеры выпускаем по своим КД, ТП и ТУ.

Сварка и контрольВарим по ГОСТ 5264, качество швов проверяем по ГОСТ 3242.

ПокрытиеКрасим по ГОСТ 9.032. По заказу наносим порошковую краску по ГОСТ 9.410.

КомплектующиеЭлектрика и подшипники с записями в реестре ГИСП.

МонтажУстановим и запустим конвейер на вашей площадке.

Об услуге производства конвейеров

Конвейер работает в связкеоборудование завода

Питатели ПЛ

Подают материал из бункера равномерным потоком.

Страница питателей

Грохоты ГИС

Сортируют поток на фракции после дробления.

В каталог

Дробилки

Щековые, конусные и роторные.

В каталог

Линия для щебня

Как конвейер встаёт в дробильно-сортировочный комплекс.

Схема линии

Монтаж и ввод

Установим и запустим оборудование.

К услуге

Подбор оборудования/6 параметров Ответ технолога за рабочий день

Соберите линию
под свой материал

Как это работаетКонвейер работает в связке с дробилками и грохотом. Задайте материал и производительность, подберём всю линию.

Оборудование завода

Подбор собирает линию из этих моделей. Откройте любую карточку, чтобы увидеть характеристики.

Дробилки щековые

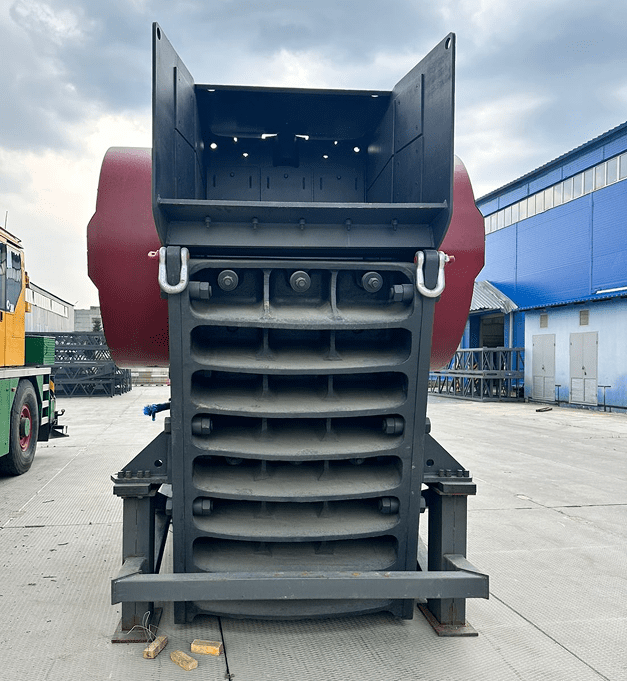

Дробилка щековая С80 Дробилка щековая С96 Дробилка щековая С106 Дробилка щековая С116 Дробилка щековая С120 Дробилка щековая С130 Дробилка щековая С150 Дробилка щековая С160 Дробилка щековая С200

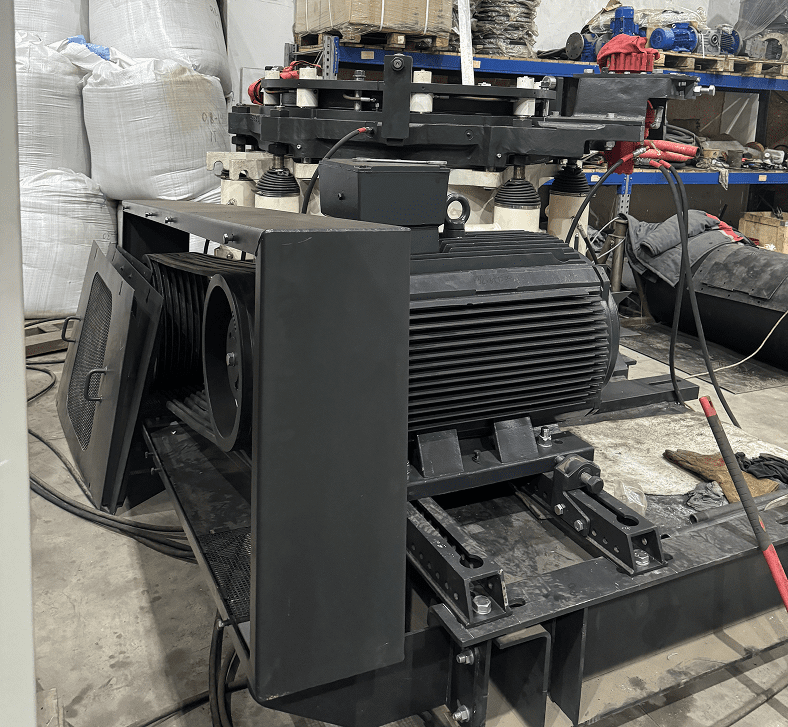

Дробилки конусные

Дробилки роторные

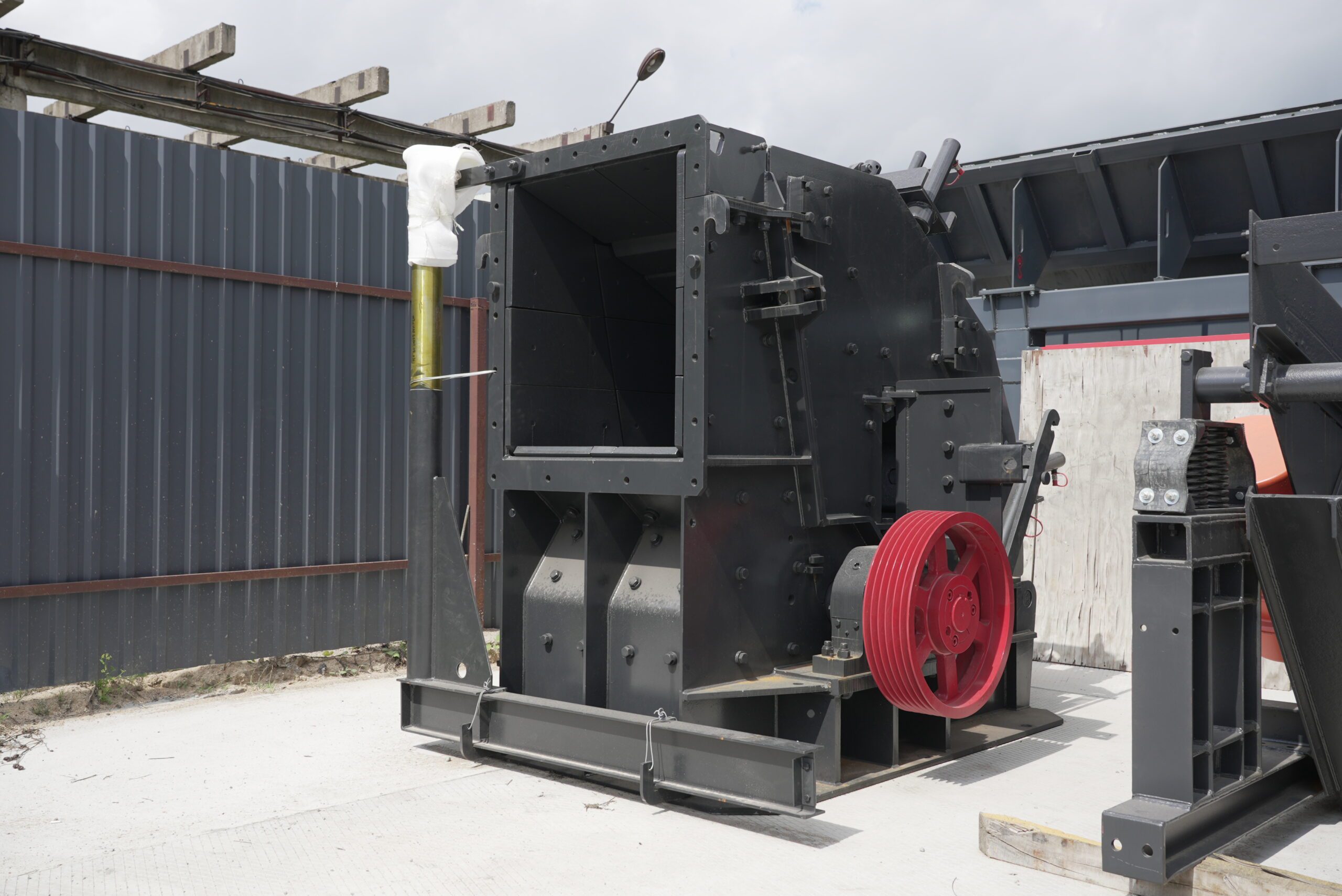

Дробилка роторная NP1007 Дробилка роторная NP1110 Дробилка роторная NP1313 Дробилка роторная NP13 Дробилка роторная NP15 Дробилка роторная NP1415 Дробилка роторная NP1620 Дробилка роторная NP20 Дробилка роторная NP2023

Дробилки ударные

Дробилка ударная B7150SE

Грохоты инерционные

Конвейеры ленточные

Конвейер ленточный ЛК-650 Конвейер ленточный ЛК-800 Конвейер ленточный ЛК-1000 Конвейер ленточный ЛК-1200 Конвейер ленточный ЛК-1400

Питатели ленточные

Питатель ленточный ПЛ-650

Производительность индикативная. База расчёта: сухая ПГС. Влажность от 3 до 4 %. Насыпная плотность до 1,8 т/м3. Нижний класс в питании 60 %, угол сита 15 градусов. Для другого материала считаем отдельно. Конвейеров в расчёте четыре: это базовая компоновка. Точное число и длины определяем на проекте.

Что входит в поставку

Проект линии и компоновка
Шефмонтаж на площадке
Пусконаладка и вывод на режим
Обучение вашей смены
Гарантия 12 месяцев
Запчасти со склада в Вязьме

Рассчитаем конвейер под ваш объект

Ответим в рабочее время. Пн-Пт с 9:00 до 19:00.
